清洁度简易清洗设备CIA-BX01
功能原理
以洁净的压缩空气为清洗剂动力源,压力罐作为液体存储容器,
清洗剂在空气的推动下经过精 密液体过滤器及换膜过滤器双级过滤后到达喷枪终端,
由操作者按照清洗规则清洗被检测零件,零件表面/内墙分离,混入清洗溶剂中,
使用大小适当的洁净容器收集该清洗剂。利用5L玻璃/抽滤套件过滤回收的清洗剂,
即可得到覆盖有零件颗粒污染物的滤膜。
以洁净的压缩空气为清洗剂动力源,压力罐作为液体存储容器,
清洗剂在空气的推动下经过精 密液体过滤器及换膜过滤器双级过滤后到达喷枪终端,
由操作者按照清洗规则清洗被检测零件,零件表面/内墙分离,混入清洗溶剂中,
使用大小适当的洁净容器收集该清洗剂。利用5L玻璃/抽滤套件过滤回收的清洗剂,
即可得到覆盖有零件颗粒污染物的滤膜。
依据标准
GB 3821-2005 中小功率内燃机清洁度测定方法
QC/T 573-1999 汽车清洁度工作导则 人、物和环境
QCn29008·13-91:汽车产品质量检验清洁度评定方法; |
组件名称 |
规格 |
标配●/选配○ |
||
喷枪 |
喷嘴 |
2mm |
● |
|
换膜过滤器 |
25mm |
● |
|
|
伸缩式螺旋软管 |
1.2mm |
● |
|
|
清洗区域 |
容量 |
10L |
● |
|
工作压力 |
71psi |
● |
|
|
压力表 |
71psi |
● |
|
|
安 全泄压阀 |
10-71psi |
● |
|
|
瓶盖开启锁 |
|
● |
|
|
精 密过滤器 |
过滤精度 |
0.45μm |
● |
|
0.22-20μm |
|
○ |
||
过滤效率 |
99.8% |
● |
|
|
压力范围 |
71psi |
● |
清洗液搜集容器 |
规格 |
350*350*150mm(含防尘盖) |
● |
|

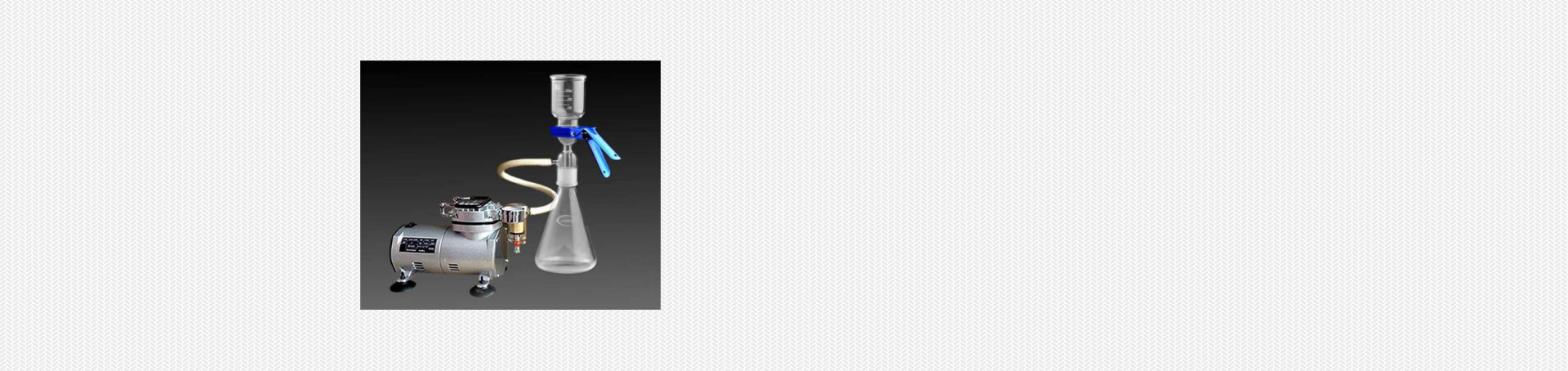

抽滤套件 |
容量 |
5L |
● |
|
虑杯容量 |
500ML |
● |
|
|
适用滤纸规格 |
φ47/φ50 |
● |
|
|
气源处理单元
|
空气油污分离器 |
5μm |
● |
|
截止阀 |
● |
|
||
压力阀 |
● |
|
||
精 密过滤器 |
● |
|
||
真空压力两用泵 |
真空度 |
0.6mbar |
● |
