PCB（印制电路板）行业数码显微镜选型指南

1. 引言

数码显微镜在电子行业，特别是在印刷电路板（PCB）及其总成（PCBA）的质量控制、故障分析和研发中扮演着重要角色。它们不仅提高了工作流程的效率，还能帮助用户更好地进行显微分析。

2. 数码显微镜的性能优势

1. 操作系统：数码显微镜的操作系统简单直观，用户可以快速上手。
2. 放大倍率切换：具备快速简单的放大倍率切换方式，用户可以方便地调取参数。
3. 编码系统：通过编码系统，用户能够准确调取光学、照明、倾斜角度等参数。

3. 选型考虑因素

3.1 放大倍率和分辨率

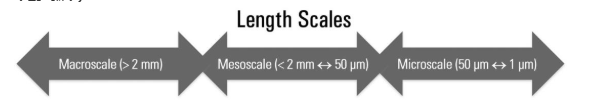

1. 需要根据零部件的不同尺寸进行显微分析，分为宏观（>2毫米）、细观（2毫米到50微米）和微观（<50微米到1微米）三个层次。

1. 选择显微镜时，应确保其具备足够高的放大倍率和分辨率，以展现微小细节。

3.2 质量控制（QC）

1. 在线QC：通常在生产现场进行，快速检查产品是否存在缺陷。
2. 离线QC：在生产活动的各个阶段进行，详细调查不符合规格的产品。

3.3 故障分析（FA）与研发（R&D）

1. 需要对零部件进行快速检查或深入分析，以了解故障原因或优化产品设计。

4. 徕卡数码显微镜的应用

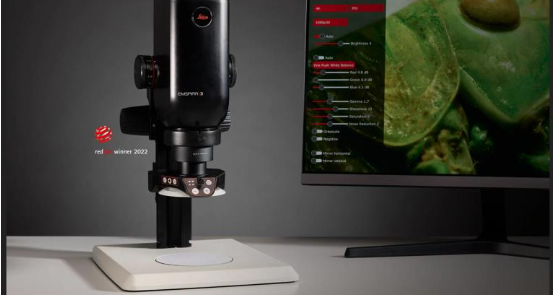

4.1 Emspira 3数码显微镜

1. 适用于在线或随机QC，能够在宏观到细观的比例上实现快速分析。
2. 优势包括大面积区域观察和快速放大感兴趣区域。

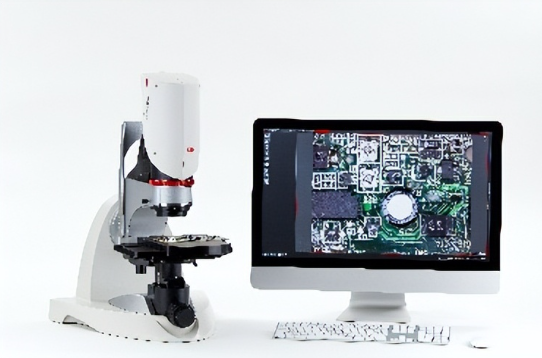

4.2 DVM6数码显微镜

1. 适用于离线QC和深入分析，能够在细观到微观的比例上进行详细检查。
2. 具备快速更改物镜和自动对焦功能，确保清晰图像。


5. Emspira 3与DVM6的优势对比

6. 实际应用案例分析

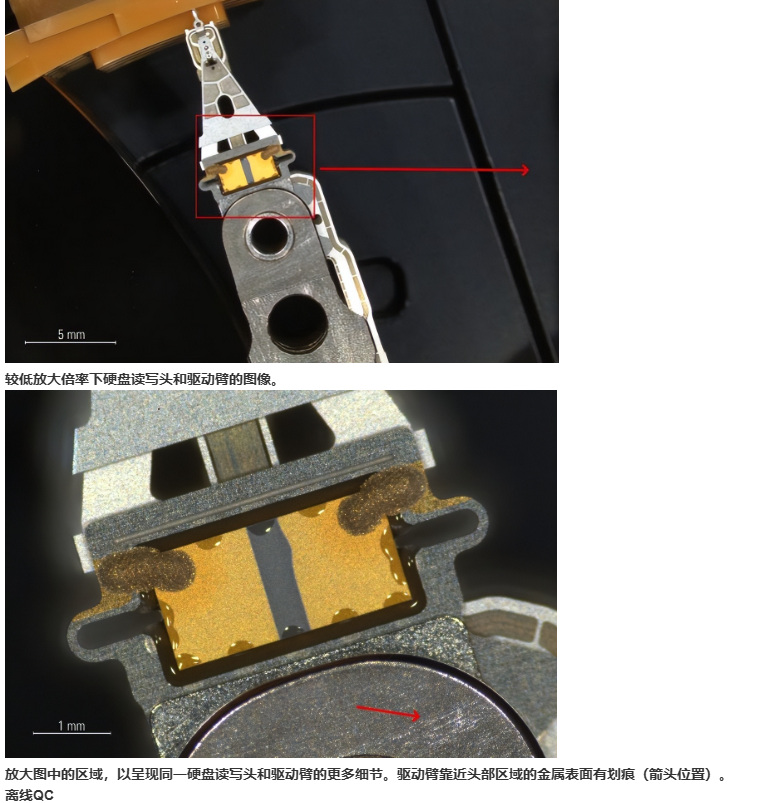

6.1 在线QC示例

1. 使用Emspira 3显微镜记录硬盘部件图像，通过快速放大查看缺陷。
2. 记录的图像显示了读写头和驱动臂的细节，能够识别出划痕等缺陷。

6.2 离线QC示例

1. 使用DVM6显微镜对硬盘PCB电路板底面进行详细检查。
2. 图像显示焊盘、迹线、通孔等细节，能够清晰呈现缺陷和污染。

7. 总结

随着行业对生产效率和产品质量要求的提升，数码显微镜在显微分析、质量控制、故障分析和研发中的应用变得愈发重要。徕卡数码显微镜以其高效的性能和多样的应用，帮助制造商优化工作流程，满足日益严格的产品规格。

8. 相关产品

1. 徕卡Emspira 3数码视频显微镜。

通过以上结构化的解读，可以看出数码显微镜在PCB行业的重要性，以及在选型时需要考虑的多种因素和具体应用案例。这些信息为相关行业的从业者提供了有价值的参考。
