研究的目的是让许多电子设备有一天能常规地利用纳 米级电子学。

由碳基分子和聚合物而不是金属和硅制成的有 机电子可用于生产廉价，灵活的超轻型电子设备。目前的一个应用是使用有 机发光二极管（OLED）技术生产用于电视机、显示器、智能电话和平板电脑的显示器。

许多有 机电子器件都使用一种有 机半导体材料的薄膜。它们的结构和电导率是影响性能的重要属性。

注：山本浩司教 授的实验室在日本的冈崎分子科学研究所。山本浩司教 授正在使用徕卡EZ4立体显微镜，用于有 机晶体的筛选和制备用于导电性分析的晶体薄膜。

在日本冈崎分子科学研究所，山本浩司教 授所在的研究小组对有 机电子学有浓厚兴趣。该小组已经开发了半导体有 机晶体，来生产莫特场效应晶体管（FET）和电子铁电有 机材料。潜在的应用程序是用于内存和计算设备。

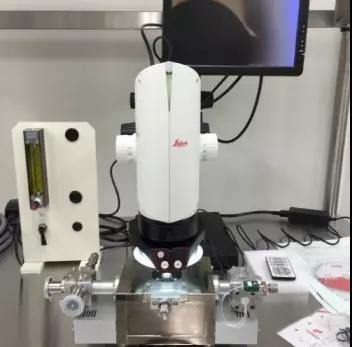

山本教 授的小组对有 机晶体生长过程付出巨大努力。他们使用带有附加软件的DMS数字显微镜来拍摄延时显微照片。显微镜设置在摆臂架上，使晶体生长装置内的观察更实用。通过更详细地了解生长过程，可以更好地优化研究，从而产生具有更好的半导体性质的晶体。

为了制作薄膜，选择最至佳质量的晶体。它们通过其形状和存在的任何缺 陷被选择。对于这种水晶检查过程，山本小组使用了带集成摄 像头的EZ4立体显微镜。此外，显微镜被用于在薄膜上放置金导线，以便测量导电性。这种具有独 立照相机的显微镜使研究人员能够在没有计算机的情况下记录高质量的显微照片，更容易分享结果，并培训新的小组成员。
