原子力显微镜的原理与应用

提供 来源:公众号      日期:2020年05月26日
分享到:

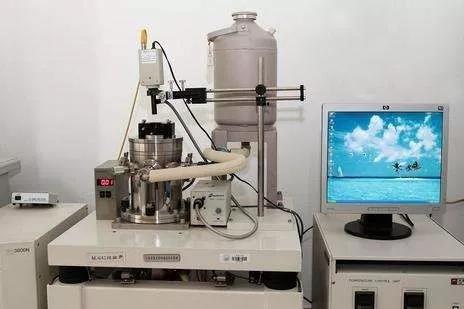

原子力显微镜(Atomic Force Microscope,AFM)

一种可用来研究包括绝缘体在内的固体材料表面结构的分析仪器。

它通过检测待测样品表面和一个微型力敏 感元件之间的极微弱的原子间相互作用力来研究物质的表面结构及性质。




原子力显微镜的原理


原子力显微镜的基本原理是:将一个对微弱力极敏 感的微悬臂一端固定,另一端有一微小的针尖,针尖与样品表面轻轻接触,由于针尖尖 端原子与样品表面原子间存在极微弱的排斥力,通过在扫描时控制这种力的恒定,带有针尖的微悬臂将对应于针尖与样品表面原子间作用力的等位面而在垂直于样品的表面方向起伏运动。利用光学检测法或隧 道电流检测法,可测得微悬臂对应于扫描各点的位置变化,从而可以获得样品表面形貌的信息。我们以激光检测原子力显微镜(Atomic Force Microscope Employing Laser Beam Deflection for Force Detection, Laser-AFM)来详细说明其工作原理。

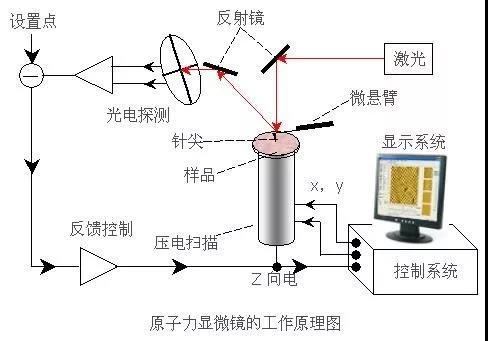

如图所示,二极管激光器(Laser Diode)发出的激光束经过光学系统聚焦在微悬臂(Cantilever)背面,并从微悬臂背面反射到由光电二极管构成的光斑位置检测 器(Detector)。在样品扫描时,由于样品表面的原子与微悬臂探针尖 端的原子间的相互作用力,微悬臂将随样品表面形貌而弯曲起伏,反射光束也将随之偏移,因而,通过光电二极管检测光斑位置的变化,就能获得被测样品表面形貌的信息。

在系统检测成像全过程中,探针和被测样品间的距离始终保持在纳 米量级,距离太大不能获得样品表面的信息,距离太小会损伤探针和被测样品,反馈回路(Feedback)的作用就是在工作过程中,由探针得到探针-样品相互作用的强度,来改变加在样品扫描器垂直方向的电压,从而使样品伸缩,调节探针和被测样品间的距离,反过来控制探针-样品相互作用的强度,实现反馈控制。因此,反馈控制是本系统的核心工作机制。本系统采用数字反馈控制回路,用户在控制软件的参数工具栏通过以参考电流、积分增益和比例增益几个参数的设置来对该反馈回路的特性进行控制。

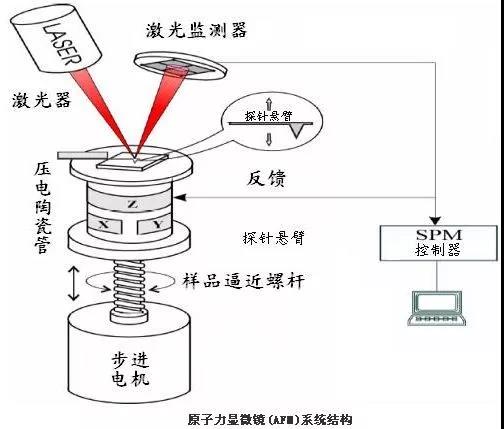

原子力显微镜仪器结构

在原子力显微镜(Atomic Force Microscopy,AFM)的系统中,可分成三个部分:力检测部分、位置检测部分、反馈系统。

力检测部分
在原子力显微镜(AFM)的系统中,所要检测的力是原子与原子之间的范德华力。所以在本系统中是使用微小悬臂(cantilever)来检测原子之间力的变化量。微悬臂通常由一个一般100~500μm长和大约500nm~5μm厚的硅片或氮化硅片制成。微悬臂顶端有一个尖锐针尖,用来检测样品-针尖间的相互作用力。这微小悬臂有一定的规格,例如:长度、宽度、弹性系数以及针尖的形状,而这些规格的选择是依照样品的特性,以及操作模式的不同,而选择不同类型的探针。

位置检测部分
在原子力显微镜(AFM)的系统中,当针尖与样品之间有了交互作用之后,会使得悬臂cantilever摆动,当激光照射在微悬臂的末端时,其反射光的位置也会因为悬臂摆动而有所改变,这就造成偏移量的产生。在整个系统中是依靠激光光斑位置检测 器将偏移量记录下并转换成电的信号,以供SPM控制 器作信号处理。

反馈系统
在原子力显微镜(AFM)的系统中,将信号经由激光检测 器取入之后,在反馈系统中会将此信号当作反馈信号,作为内部的调整信号,并驱使通常由压电陶瓷管制作的扫描器做适当的移动,以使样品与针尖保持一定的作用力。

原子力显微镜对样品的要求

原子力显微镜研究对象可以是有 机固体、聚合物以及生物大分子等,样品的载体选择范围很大,包括云母片、玻璃片、石墨、抛光硅片、二氧化硅和某些生物膜等,其中最 常用的是新剥离的云母片,主要原因是其非常平整且容易处理。而抛光硅片最 好要用浓 硫酸与30%双氧水的7∶3 混合液在90 ℃下煮1h。利用电性能测试时需要导电性能良好的载体,如石墨或镀有金属的基片。
试样的厚度,包括试样台的厚度,最大为10 mm。如果试样过重,有时会影响Scanner的动作,请不要放过重的试样。试样的大小以不大于试样台的大小(直径20 mm)为大致的标准。稍微大一点也没问题。但是,最大值约为40 mm。如果未固定好就进行测量可能产生移位。请固定好后再测定。


原子力显微镜的应用

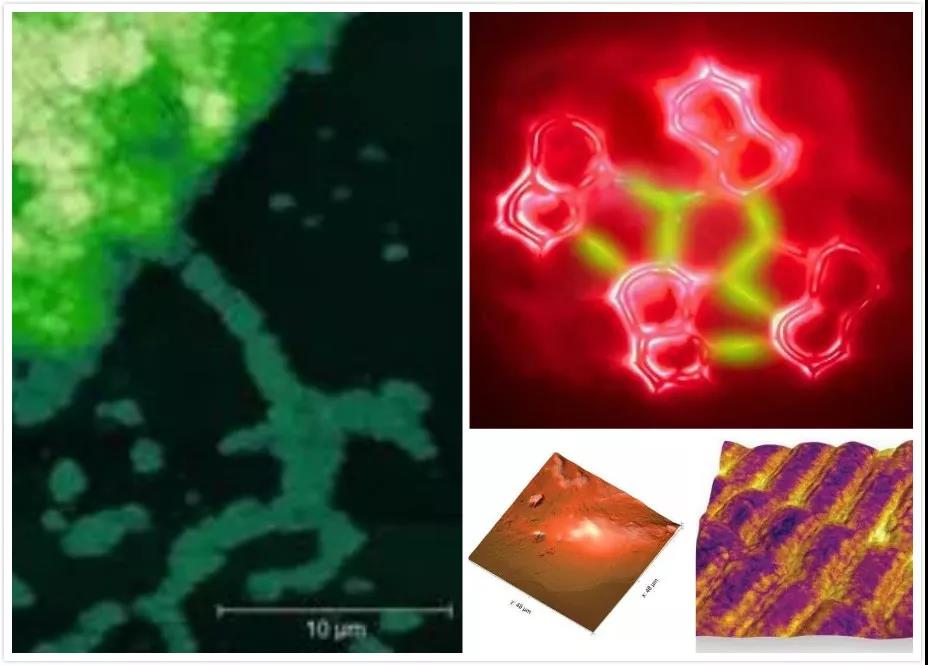

随着科学技术的发展,生命科学开始向定量科学方向发展。大部分实验的研究重 点已经变成生物大分子,特别是核酸和蛋白质的结构及其相关功能的关系。因为AFM的工作范围很宽,可以在自然状态(空气或者液体)下对生物医学样品直接进行成像,分辨率也很高。因此,AFM已成为研究生物医学样品和生物大分子的重要工具之一。AFM应用主要包括三个方面:生物细胞的表面形态观测;生物大分子的结构及其他性质的观测研究;生物分子之间力谱曲线的观测。
AFM可以用来对细胞进行形态学观察,并进行图像的分析。通过观察细胞表面形态和三维结构,可以获得细胞的表面积、厚度、宽度和体积等的量化参数等。例如,利用AFM可以对感 染病 毒后的细胞表面形态的改变、造骨细胞在加入底物(钴铬、钛、钛钒等)后细胞形态和细胞弹性的变化、GTP对胰腺外分泌细胞囊泡高度的影响进行研究。利用AFM还可以对自 由基损伤的红细胞膜表面精细结构的研究,直接观察到自 由基损伤,以及加女贞子保护作用后,对红细胞膜分子形态学的影响。




   此文章来源:公众号西大材料与能源学部研会,如有涉及版权问题,可与我司联系,我司将第 一时间处理,谢谢
