为发挥北京科技大学材料学科专 业优势，服务材料相关专 业实验教学，北京科技大学材料国家 级教学示范中 心与北京科大分析检验中 心有限公司联合开发了一系列金相典型特征样品，并使用徕卡智能型显微镜DM4 M采集了所有样品的显微组织，为广大教师和实验室技术人员提供参考。

此次为您准备了以下8个系列的金相样品图谱，本篇是第三篇，将为您展示工模具钢组织样品图谱。

一、铁碳平衡组织
二、钢的热处理组织
三、工模具钢组织
四、不锈钢组织
五、铸钢组织
六、铸铁组织
七、有色金属合金组织
八、塑性变形组织

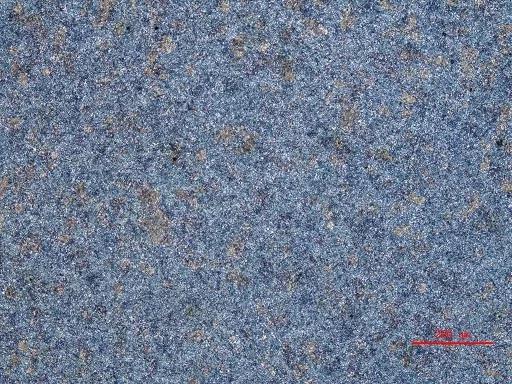

40Cr
材料状态：调质处理
浸蚀剂：4%硝酸酒精溶液
显微组织：回火索氏体

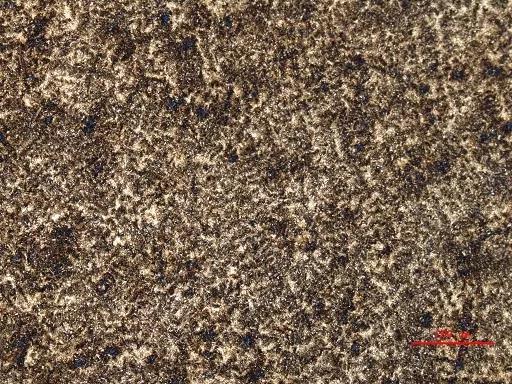

60Si2Mn
材料状态：淬火后中温回火
浸蚀剂：4%硝酸酒精溶液
显微组织：回火屈氏体

GCr15
材料状态：球化退火
浸蚀剂：4%硝酸酒精溶液
显微组织：粒状珠光体

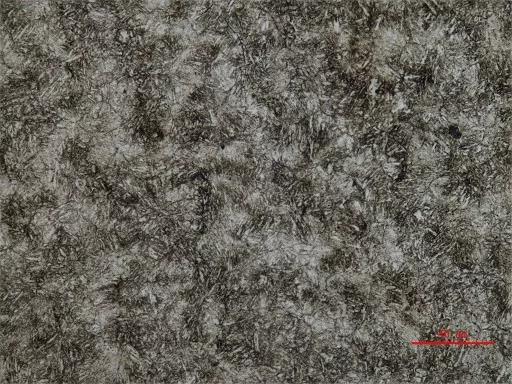

GCr15
材料状态：淬火后低温回火
浸蚀剂：4%硝酸酒精溶液
显微组织：回火马氏体+粒状碳化物

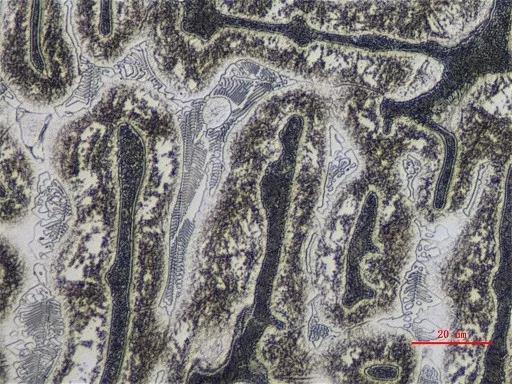

W18Cr4V
材料状态：铸态
浸蚀剂：4%硝酸酒精溶液
显微组织：共晶莱氏体+黑色组织

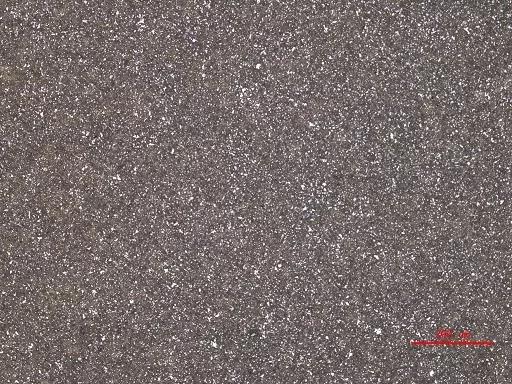

W18Cr4V
材料状态：锻后退火
浸蚀剂：4%硝酸酒精溶液
显微组织：索氏体+碳化物

W18Cr4V
材料状态：淬火后三次回火
浸蚀剂：4%硝酸酒精溶液
显微组织：回火马氏体+碳化物

以上的清晰图片都是采用徕卡 DM4 M智能型金相显微镜采集。

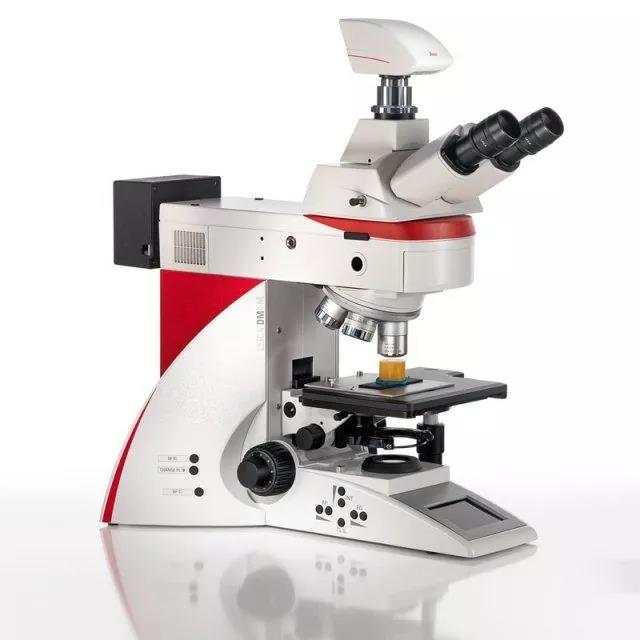

Leica DM4 M智能型金相显微镜

德国进口显微镜，主要应用于材料科学研究:
- 载物台移动范围：100x100mm
- 放大倍率： 50-1000
- 2 齿轮手动调焦驱动器
- 6 位或7位编码物镜转盘
- 手动/电动载物台，6个符合人体工学设计的可编程按钮
- 照明管理系统
- 对比度管理器
- LED 照明装置可实现所有对比度模式
- 相衬模式：明场、暗场、微分干涉相衬、偏振、荧光
- Leica Application Suite (LAS X) 软件
